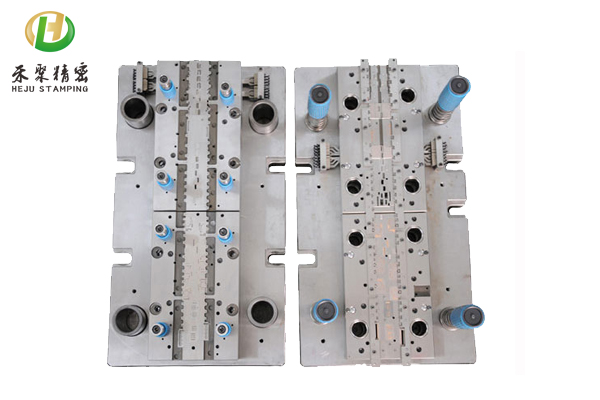

导柱在精密冲压件模具中主要起导向作用,以保证型芯和型腔的成型面在任何情况下互不相碰,不能以导柱作为受力件或定位件用。

精密冲压件模具定模产生巨大的侧向偏移力:
(1).塑件壁厚要求不均匀时,料流通过厚壁处速率大,在此处产生较大的压力
(2).塑件侧面不对称,如阶梯形分型面的模具相对的两侧面所受的反压力不相等

解决以上问题在 精密冲压件模具分型面上增设高强度的定位键四面各一个,最简便有效的是采用圆柱键。导柱孔与分模面的垂直度至关重要.在加工时是采用动,定模对准位置夹紧后,在镗床上一次镗完,这样可保证动,定模孔的同心度,并使垂直度误差最小。此外,精密冲压件模具导柱及导套的热处理硬度务必达到设计要求。
