不锈钢端子模具中弹簧的应用

返回列表 来源:禾聚 查看手机网址
扫一扫!不锈钢端子模具中弹簧的应用扫一扫!
浏览:- 发布日期:2016-04-08 09:32:00【
        弹簧按照不同生产次数,比如100万次、50万次、30万次,压缩比选的越大,弹簧寿命越短,不锈钢端子模具寿命也就越短。不锈钢端子模具生产一段时间可能弹簧就没力了,质量差一点的弹簧还有可能断在模具里面。
一般按照30万次来计算弹簧的压缩量,也就是说模具打30万次弹簧弹力下降较明显。按最大压缩量来计算的话,只能保证弹簧不打爆在不锈钢端子模具里面。不锈钢端子模具压得死一点,对产品平面度也有好处。

具体的压缩量如下:

颜色      100万次      50万次      30万次     最大压缩量
棕色弹簧     16%        18%         20%         24%
绿色弹簧    19.20%      21.60%      24%          28%
红色弹簧    25.60%      28.80%      32%          38%
蓝色弹簧     32%        36%         40%          48%

黄色弹簧     40%        45%         50%          58%

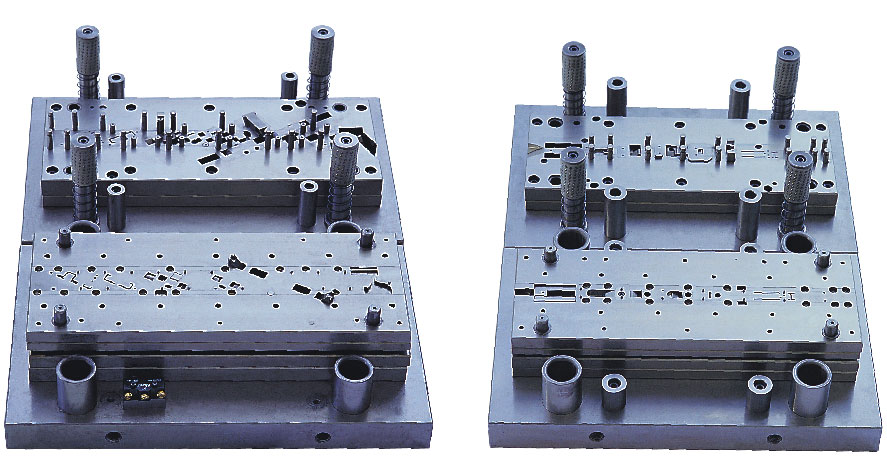

不锈钢端子模具

最大压缩量(这个弹簧可以压下去多少),弹簧的最大压缩量等于弹簧的自由高度乘以弹簧的最大压缩比,例如棕色弹簧,长度为60mm,那么它的最大压缩量为:60*24%约等于14,这根弹簧最大可以压下去14个毫米,它的最大行程是14个毫米,模具的行程必须小于14个毫米,超过14个毫米,弹簧就可能会失效、变形,还有可能打断在不锈钢端子模具里面,或模具打爆,冲床压不下去等。
不锈钢端子模具组立之前,必须先计算一下弹簧的压缩量是否合适,这样在试模的时候才不用担心不锈钢端子模具会出问题、打爆等。
