车载BMS/ECU高密度布局，鱼眼端子如何以极小空间实现高可靠连接

来源：禾聚查看手机网址

扫一扫!

扫一扫!

浏览：- 发布日期：2026-06-15 09:33:48【大中小】

随着新能源汽车渗透率持续攀升，汽车电子电气架构正经历从分布式向域集中、中央计算架构的深刻变革。BMS（电池管理系统）与ECU（电子控制单元）的PCB板上的元器件高密度化趋势显著加速。

汽车线束端子

在寸土寸金的车载板端空间内，传统焊接或螺钉紧固连接方式已难以为继——它们不仅占用宝贵的板面面积，更在振动、温变、盐雾等严苛工况下面临可靠性风险。如何在有限空间内实现高密度、高可靠的电气连接，成为摆在每一位汽车电子工程师面前的必答题。

鱼眼端子：小空间里的“连接艺术”

鱼眼端子（Press-Fit Pin），因其压入PCB通孔后形成的截面酷似鱼眼而得名，正是应对这一挑战的精密解决方案。

鱼眼端子结构

1. 空间效率的极致追求
鱼眼端子采用压配式连接，无需焊料，直接压入PCB的镀通孔即可完成电气与机械双重连接。这一工艺显著缩小了连接器周围的禁布区，使得高密度场景下可实现更小的元器件间距，为更多功能芯片的集成创造条件。

鱼眼端子厂

2. 高可靠性的结构密码
鱼眼端子的可靠性源于其精妙的弹性结构设计。压入过程中，端子弹性变形产生的持续径向力确保与孔壁形成多点接触，接触电阻低且稳定。同时，压配连接避免了焊接热应力对PCB及元器件的潜在损伤。当选用合适的基材（如铍铜）与电镀工艺时，其工作温度范围可达-40℃至125℃甚至更高，从而在严苛的热环境下保持性能稳定。

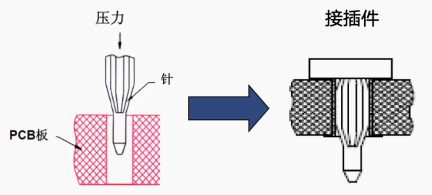

鱼眼端子说明

面对车载环境的严苛考验，优质鱼眼端子还需具备：
抗振动性能：满足ISO 16750-3道路车辆电气电子设备环境试验要求，在随机振动与机械冲击下保持连接稳定；耐盐雾腐蚀：通过96h甚至更长时间的盐雾测试，确保在潮湿、盐蚀环境下不失效；低插入力高保持力：优化压入力与保持力平衡，兼顾装配效率与长期可靠性。
3.工艺兼容与成本优势
适配自动化高速压配产线，装配效率显著提升；免焊接工艺规避了虚焊、桥连、助焊剂残留等质量隐患，降低返修率与综合制造成本。

BMS/ECU场景下的应用价值

在BMS中，鱼眼端子广泛用于电池模组电压采样、温度采集及高压互锁（HVIL）信号回路，其高密度、免焊、耐振动特性，助力多串电芯的长期稳定监控。在动力域、底盘域ECU中，鱼眼端子承担传感器信号、控制信号及辅助电源的可靠传输，为自动驾驶与智能底盘的安全运行提供稳固的连接保障。

鱼眼端子
